شیت بندی وپرزانته کردن

امضای کاربر : [hr]لبخند بزن؛
برآمدگی گونه هایت توان آن را دارد که امید رفته را بازگرداند،
تجربه ثابت کرده است که گاه قوسی کوچک ، میتواند معماری بنایی را نجات دهد.
شنبه 28 بهمن 1391 - 20:03
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از elham20 به خاطر این مطلب مفید تشکر کرده اند: 3digheh / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن






امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






یکشنبه 29 بهمن 1391 - 14:27
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: elham20 / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
نکات مهم در شیت بندی...!

چگونگی شیت بندی معماری در فتوشاپ


در شیت بندی معماری نکات متعددی مؤثر خواهند بود . لیکن اولین تأثیر مربوط به ذوق و سلیقه خود شخص بوده و سپس مواردی که در دروس مبانی و مقدمات طراحی آموخته ، خواهد توانست به او در بیان درست طرح و ایده و کانسپت طراحی شده کمک کند. این موارد می تواند شامل موارد زیر باشد :
1) اولین تأثیر مربوط به ذوق و سلیقه خود شخص بوده و سپس مواردی که در دروس مبانی و مقدمات طراحی آموخته ، خواهد توانست به او در بیان درست طرح و ایده و کانسپت طراحی شده کمک کند.
2) تعادل بصری در شیت ایجاد کنید .
3) بصورت آگاهانه شیت را سنگین کنید .


4) استفاده از فیگوری که خیلی پرداخت شده است بنا را تحت الشعاع قرار میدهد و هدف اصلی نشان دادن خود بناست و نباید عناصری دیگر، بیشتر از خود بنا به چشم بیاید .




امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:17
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 1 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
5) خطوط را به طور مناسب انتخاب کنید . طوری که در هماهنگی کامل باهم باشند . البته بعضی وقتها ممکن است که برای تاکید برعنصری نسبت به سایر عنصرها خطوط متفاوتی را به کار ببرید . مثلاً در ترسیم کوه خطوط شکسته استفاده کنید ؛ در حالی که بقیه جاها خطوط منحنی انتخاب شده باشد.

6) توجه داشته باشید که کنترل انرژیهای بصری شیت اصلی اساسی و مهم است و برای جلوگیری از فرار دید بیننده اهمیت حیاتی دارد .



7) تقسیم بندی مطالب ؛ می بایست به گونه ای باشد که موضوعات اصلی با تأکید بیشتری نمایانده شود . برای اینکار باید نقاطی از کادر را انتخاب کنید که انرژی بصری بیشتری دارند و مطلب اصلی شیت را در این نقاط بگذارید .

8) عناصر محیطی مناسبی ؛ مانند : درخت ، سنگ ، کوه ، آب و ... را با ابعاد مناسب و در پلان اول قرار دهید .

9) با توضیحات مختصر و مفیدی که در جای مناسبی نوشته شده باشند ، کانسپت را معرفی کنید .
10) با استفاده از فلش و علامات راهنما در اندازه های مختلف راه های اصلی و فرعی را متمایز کنید .
11) سعی کنید از ابزارهای انتخاب شده برای راندو درست استفاده کنید .
12) هنگام طراحی یک محیط و یا یک عنصر یک سری مفاهیم بنیادی هستند ؛ که اصطلاحاً کانسپت موضوع را تشکیل می دهند . فرض کنید میخواهید یک مجتمع آموزشی را طراحی کنید ؛ قبل از هر چیزی استحکام ، تعادل و سرعت انتقال فضا و عناصر راهنمای موضوع است که به ذهن میرسد ، بنابراین با استفاده از شکل هندسی کامل این استحکام را نشان بدهید و سپس کل مجموعه ی شیت را بر اساس حرکت همین اشکال طرح ریزی کنید.
13) گاهی اوقات ؛ خطوط افق و توپوگرافی و ... را به هم متصل کنید تا کل اجزای شیت با هم هماهنگ شوند .
14) استفاده ازعناصر محيطي مثل فيگور انسان و درخت و ماشين متناسب با فضای طراحی شده در اسکیس و کروکی كه علاوه بر زيبايي مقياس را مشخص ميكنه و در بعضي شيت ها كاربري مكان را هم نشان ميدهد .
15) هنگام ترکیب بندی شیت ، همیشه یک وحدت بصری خاص داشته باشید . تا هم شیت هدفمند و بامعنی شده و هم باعث رنجش دید بینده نباشد .
16) برای ارائه ی بهتر ، زیبا و جذاب ؛ باید عناصر شیت را با استفاده از نزدیک هم قرار دادن عناصر مشابه ترکیب کنید.
17) عناصر را طوری باید در شیت بچینید که ، حس سنگینی یک طرف و حس سبکی در طرف دیگر به بیننده القا نشود .
18) باید با استفاده از عناصر داخل شیت کادر شیت را مشخص کنید و تا حد امکان صرفاً از خط صاف استفاده نکنید.
19) باید یکی از عناصر شیت که دارای جزئیات بیشتری است ، به عنوان عنصر اصلی انتخاب کنید و بزرگتر و خواناتر از بقیه ی عناصر در شیت رسم شود .
20) انتخاب عنوان مناسب و گویایی براي طرحتان و شيت كه معمولا بالاي شيت قرار ميگيرد . يادداشت اطلاعات مختصري از موضوع ار جمله تاريخچه . در فضاهاي خالي شيت نقد و بررسي و تحليل قرار گيرد .


امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:18
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
21) معمولاً مشخصات دانشگاه ، دانشکده ، گروه ، استاد ، دانشجو ، ترم ، طرح ، عنوان شیت و مقیاس با اندازه ی مناسب در یک گوشه و یا گوشه های شیت قرار می گیرد .
22) بايد خود اجزا ، كادر شيت را ببندند مقطع به دليل خط كلفت پائين به كادر بندي كمك ميكند.كروكي هم به بستن كادر كمك ميكند.
23) موضوع اصلي واضح تر كشيده شود.
24) از لحاظ بصري بهتر است عكس سمت چپ و نوشته سمت راست شيت باشد.
25) چشم فقط به يك سمت جلب نشود و روي شيت حركت كند.
26) فونت در شيت بايد هماهنگ با شكل مكان باشد.
27) نكته مهم اخر اين است كه در شيت بندي نبايد بترسيد و با جرات پيش برويد.
28) اولا محدوديتهاي سايت ايده هاي خوبي براي طراحي به ما ميدن كه اگه بتونيم اين ايده هارو به صورت كاملا شفاف و واضح(پرسپكتيو)در بياريم عالي ميشه ،تو كارا هم تا حدي معلومه
29) داده ها تونو فرض كنيد:مطالعات(بر رسي سايت،مطالعات پايه،تكميلي،تطبيقي،ايده ها،و نهايتا نتايج
30) در یک شیت¬ بندی باید تمام اجزا خوانا باشند .این بدان معناست که اطلاعات فنی شیت را نباید به خاطر گرافیک شیت ، رنگ¬های زیادی اجزا مختلف شیت ، کم بودن فضای شیتی که استفاده می¬ کنیم دچار ابهام کنیم . به عنوان مثال یک نمای فنی باید نمای معماری باشد تا صفحه پر از درخت¬ ها و آسمان رنگی ، و نباید نیمی از پلان داخل نیمی از پرسپکتیو شود . فقط به خاطر این¬ که از لحاظ گرافیک زیبا شود و اطلاعات معماری از بین برود .


امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:19
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
31) کلاژ کردن اجزای شیت ممنوع است . در شیت نباید هر کدام از اجزا را بر روی کاغذی جدا ترسیم کنیم و بعد روی شیت بچسبانیم . بلکه باید در حین ترسیم هر کدام از اجزای روی آن ، آرام آرام و نیز پیوسته شود . به طوری که در اتمام کار حتی یکی از اجزای شیت را برداشت و یا جابه¬ جا کرد .
32) استفاده از کادر بندی شیت ممنوع است .اجزای شیت¬ ، کادر شیت را تعریف می¬ کنند ، اما کادربندی باعث می¬ شود تا شیت محدود و خشک شود .
33) اجزای شیت نباید مورب ترسیم شوند .مورب ترسیم کردن اجزای شیت ، به معنی خلاقیت در شیت¬ بندی نیست ، جز پلان که نسبت به شمال می¬ چرخد و یا مقطع ونما که می¬ توانیم در چهار طرف پلان ترسیم کنیم .


34) شیت¬ بندی خود به معنی پرزانته کار است و تنها ده درصد کل شیتی که شیت¬ بندی دارد با رنگ راندو گردد .رنگ کردن به معنی شیت¬ بندی نیست . در حقیقت یک شیت فنی و اصولی کم رنگ می¬شود تا وقت کمتری را بگیرد و تنها با شیت¬ بندی اصولی که خود نوعی گرافیک به وجود می¬ آورد که کمتر نیاز به رنگ باشد .
35) نباید در یک شیت به اندازه ¬ی زیاد از متن و نوشته استفاده کرد . ( در حقیقت نباید معماری را توضیح داد بلکه معماری باید خود گویا باشد . )در شیت نوشتن کلید واژه ¬ها کافی است و در وسط شیت چیزی نباید نوشت . در اسکیس¬ های جمعی و گروهی حتی نوشتن عنوان شیت هم ضروری نیست .
36) از ترسیم درخت ، فیگور ، ماشین ، متن و … به صورت نیندیشیده شانسی و به منظور پرکردن شیت باید خودداری کرد .


امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:19
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن

37) از ایجاد کلیشه و شیت بندی پرهیز کنید . در هر شیت بندی درباره موضوعات مختلف می¬توان یک خلاقیت جدید انجام داد . شیت¬ ها می¬ توانند عمودی و افقی بسته شوند و در یک شیت¬ می¬توان اصلا پرسپکتیو نداشت و یا اصلا اجزای دو بعدی نداشت . ولی شیت¬ بندی اصولی و درستی داشته باشند و ...
38) ابعاد شیت باید مستطیل طلایی باشد و بهتر است همیشه به رنگ سفید باشد . از به کار بردن شیت¬ های مثلثی ، دایره ، مربع و… که ذاتاً دارای تقارن و سکون هستند ، بپرهیزید . مستطیل طلایی دارای محور و نوع پویایی است و ابعاد مناسب برای ارائه یک اسکیس را دارد .
39) همزمان با ترسیم اجزای شیت ، آنها را راندو نکنید .این کار باعث می¬ شود تا همه اجزا را رنگ کرده و شیت بندی را نابود کنید و اول کل شیت را با هم ترسیم کنید و سپس تصمیم بگیرید که با کمترین میزان رنگ ، چگونه شیت را راندو کنید ، بدین گونه ، گاهی فقط زدن آسمان در یک شیت بندی کافی است .
40) استفاده از شکل های هندسی که با هم تلفیق شده اند به عنوان شیت کار که بسته به نوع شکل مقوا و بافت و رنگ آنها با هم فرق کند.


امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:20
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن

41) استفاده از حالتی پیوسته به صورت اندام وار با چیدمان مختص به نوع مدارک و ترتیب مدارک.
42) ارتفاع عنوان شیت بیشتر از 2 یا 3 سانتی متر نشود.
43) تمرکز فونت روی یک قسمت نباشد (کار گوشه ای نباشد )
44) داور نفهم نیست .
45) فونت ها یا کلا فارسی یا انگلیسی مکتوب شود ( ترجیحا فارسی )
46) کف، بدنه و سقف است که کار معمار را به وجودمی آورد .
47) شاید یکی از مهمترین نکته هایی که باعث میشه یه کار برای ساخت قبول بشه نحوه ویژوال شدنش باشه..
48) مشتری تا کار رو نبینه نمیتونه در موردش قضاوت کنه و ما وظیفه داریم کاری رو که به واقعیت نزدیکه بهش نشون بدیم! البته گاهی فقط کافیه کار زیبایی رو نشونش بدیم تا پروژه رو تائید کنه.
49) شیت بندی با اصول گرافیک باعث میشه چشم کارفرما نتونه تصویر دقیقی از نتیجه رو ببینه و این برای ما یک برد محسوب میشه..
50) یه جنس یا عکس رو انتخاب کنین و روش این کار کنین تا بیننده رو وادار کنین چیزیو که شما میخواین ببینه.. نه چیزی که هست...
51) زاویه دید مناسبی در پرسپکتیو انتخاب کنید . ديد پرسپكتيوي خوبي داشته باشد. اندازه و محل پرسپكتيو اصلي خيلي مهم است.
52) تاثیر عناصر عمودی و افقی خطوط پرسپکتیو را بر کل کادر در نظر بگیرید .
53) انتخاب نما و مقطع ؛ باید به گونه ای باشد که اطلاعات و جزئیات نهانی بیشتری را در اختیار ما بگذارد.
54) در برخی مواقع ؛ مقطع به عنوان خط زمین انتخاب می شود و عاملی برای بستن کادر میگردد و نیز سنگینی کادر برآن قرار می گیرد .
55) محل مقطع را روی پلان نشان بدهید .
56) محلی که کروکی اش زده شده ، طوری مشخص شود که به بستن کادر کمک کند .
57) انتخاب محل مناسب براي مقطع زدن: مقطع را از جايي ميزنيم كه اطلاعات بيشتري به بيننده بدهد.
58) پرسپكتيو هاي مهم در كار :
• ديد پرنده
• داخلی
• رسیدن به بنا
• حجم کلی(که خیلی کوچک در گوشه ی کار استفاده شود )
59) فلش خط مقطع در پلان زده شود. مقطع معمولا از پله رد مي شود.
60) site plan آدرس شهري : راه هاي اصلي و فرعي با فلش مشخص بشوند .
61) پلان در جهت شمال زده شود وعلامت شمال در نقشه باشد در شيت هايي كه چند پلان دارند نبايد در فاصله نزديك هم قرار گيرد.



امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:21
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 3 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: samanes / sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
62) وجود سايه در پرسپكتيو خيلي مهم است.
63) اگه از ماكتتونم عكس 3 بعدي داشته باشين عالي ميشه
64) اطراف پرسپکتیوهای شیت باید در حد مسیر پیاده و سواره و چگونگی دسترسی¬ ها طراحی شود .اطراف پرسپکتیوها نباید خالی بماند ، زیرا یکی از ابزارهای اتصال شیت به هم ، ترسیم و طراحی سایت اطراف پرسپکتیوها است که بسیار مهم هستند .
65) در شیت نباید اجزا و اطلاعات تکراری داشته باشیم . به عنوان مثال وقتی یک پرسپکتیو پرنده ، نمای یک وجه را نشان می¬دهد ، دیگر نیازی به ترسیم نمای دوبعدی و جداگانه از آن وجه نیست و…
66) اگر در شیت چند پلان داشته باشیم ، نباید آن¬ها را نزدیک هم ترسیم کنیم . اگر پلان¬ ها را نزدیک هم ترسیم کنیم ، یک پلان به نظر می¬ آیند . بنابراین باید بین پلان¬ ها فاصله باشد . در این فاصله می¬تواند یک نما یا مقطع قرار گیرد . از قرار دادن پرسپکتیو مابین دو پلان خودداری کنید ، زیرا هم جنس نیستند .
67) اگر در شیت چند مقطع و نما داشته باشیم باید آن¬ها را با نظمی خاص و مرتب در شیت قرار دهیم . مثلا همه نماها در یک ستون زیر هم ویا همگی بر روی یک خط برش زمین قرار گیرند .
68) می شه از رنگ شیت شروع کرد . بهتره رنگ شیت هایی که انتخاب می کنید خنثی باشه مثلا کرم یا خاکستری روشن .... چون پر کردنش راحت تره و جاهای خالی کمتر توی چشم می زنند .
69) اگه تا حالا با شیت های سفید کار کرده باشید می بینید چقدر جای خالیش تو چشمه برای رنگ مقوا دقت داشته باشید که ماژیک چه اثری روی ان دارد .
70) اگر بتونيم با كمك راندو و يا تكه هاي مقواي شيت كاري كنيم كه چشم روي شيت حركت كنه خيلي خوبه ، يعني كسي كه به كار نگاه ميكنه توجهش فقط به يه قسمت خاص جلب نشه.
71) استفاده از کارتونها و مقواهای بافت دار با ترکیب رنگ سنگین .. مثل سیاه و قرمز یا سیاه و قهوه ای یا ساه و آبی تیره موجب بالا بردن سطح کار از لحاظ زمینه و گرافیک کار میشه.
72) در زمینه سیاه استفاده از غلط گیر مدادی با پاستیل سفید یا گچی به عنوان کشیدن خطوط راهنما و فلش ها و علامات گرافیکی برای ریتم دادن به شیت بندی ...
73) غیر از پلان ( به دلیل نشان دادن جهت شمال ) اجازه ی چرخاندن سایر عناصر شیت از قبیل نما – برش _ پرسپکتیو را نداریم .
74) شیت بندی یه جور بازی با عناصر داخلشه که باید اونقدر اونارو جابه جا کنیم تا به فرم ایده آل برسه فقط برای این کار نباید بترسیم و از جابه جا کردن احساس شک کنی فقط جابه جا کنید.
75) سعی کنید پرسپکتیوتونو تو کار گسترش بدید یعنی تو راندو با استفاده از اون فضاهای خالیه شیتتونو پر کنید.
76) شیتهای معماری میتوانند با نرم افزارهای مرتبط با معماری ارائه شوند.نرم افزار هایی مانند اتوکد،آرشیکد،اسکچ آپ،فتوشاپ و یا تری دی استودیو مکس و پاور پوینت (این نرم افزار ها متداولترین ها هستند و نرم افزار هایی رویت یا راینو و ... نرم افزارهای دیگیری هستند که میتوان برای تهیه و ارائه شیت های معماری از آنها استفاده کرد)
77) معمولا روند به این ترتیب است که ابتدا نقشه ها با نرم افزار هایی مانند اتوکد یا آرشیکد یا رویت (Revit)بصورت دوبعدی رسم میشوند و سپس با کمک تری دی مکس یا اسکچ آپ حجم نیز طراحی و ایجاد میشود ( البته اتوکد و آرشیکد و ریت هم خود قابلیت سه بعدی سازی دارند ).
78) از همه نرم افزارها نقشه ها را خروجی Jpeg یا JPG میگیرند و سپس در فتوشاپ شیت نهایی طراحی میشود و روی مقوا پلات گرفته میشود.
79) در ارائه نهایی شیت ها با فتوشاپ میتوان از عکسهایی که از ماکت گرفته میشود نیز استفاده نمود.
80) ترکیب رنگی شیت های ارائه ،افکت ها ، نوع چیدمان عکسها در شیت و ... یک امر کاملا سلیقه ایست که به تجربه طراح شیت هم بسیار وابسته است.

امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:23
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 3 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: samanes / sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
81) شیت های معماری به سه روش کلی قابل ارائه هستند.
• ارائه دستی
• ارائه کامپوتری
• ترکیبی از دو شیوه ارائه دستی و کامپیوتری
ارائه دستی : در این شیوه کلیه نقشه های آماده برای ارائه ، روی مقوای ارائه مجددا ترسیم میشوند (قبل از ترسیم باید برای نحوه چیدمان شیت تصمیم گیری شود !) و سپس با استفاده از تکنیک های مختلف راندو ، آنها را راندو میکنیم.
82) میتوان شیت را سیاه و سفید یا رنگی راندو کرد.
83) برای ترسیم نقشه ها روی مقوا میتوان از روان نویس های نوک نمدی استفاده نمود.و سپس به راندو پرداخت.
84) گاهی برای جلوه دادن به شیت در پلان های ترسیم شده درون ضخامت دیوار را با هاشور سیاه میکنیم و همینطور از هاشورهای کفسازی در اطراف پلان ها استفاده میکنیم.
85) برخی ابزارهای رایج راندو عبارتند از : ماژیک، آبرنگ، مداد رنگی، آب مرکب یا رنگهای اکولین که هرکدام با تکنیک خاص خود اجرا میشوند
86) میتوان از رنگهای مختلف مقوا استفاده نمود و برای ارائه نقشه ها روی رنگهای تیره از روان نویس یا کاربن سفید استفاده کرد.
87) حتما در ارائه پلانها و نماها و پرسپکتیو از سایه استفاده کنیم.
88) در اطراف پرسپکتیو بنا حتما تا حدودی محیط اطراف ولو در حد نشان دادن کفسازی ترسیم شود و به ترسیم بنا(حجم)بدون کف بسنده نکنیم.بهتر است از پرسناژ برای درک بهتر مقیاس و همچنین درختان و بافت گیاهی استفاده کنیم.
89) حتما با فونت های خوانا هرکدام از نقشه های درون شیت معرفی شوند.
90) باید دقت کنید که طراحی شیت یک کار سلیقه ای و صد درصد تجربیست و به خلاقیت و میزان تبحر طراح بستگی دارد .
91) متبحر شدن در زمینه طراحی شیت جز با تمرین فراوان و دیدن نمونه های متعدد میسر نخواهد بود.


منبع:نقش ونگار



امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:23
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 3 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: samanes / sana / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن

شیت بندی با فتو شاپ

امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:26
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 1 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن

امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






شنبه 17 فروردین 1392 - 18:26
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: elham20 / lovely /
elham20 آفلاین



ارسال‌ها : 4114
عضویت: 16 /9 /1391
محل زندگی: mashhad
سن: 20
شناسه یاهو: lili.water72@yahoo.com
تشکرها : 2397
تشکر شده : 3157
شیت بندی وپرزانته کردن







امضای کاربر : [hr]لبخند بزن؛
برآمدگی گونه هایت توان آن را دارد که امید رفته را بازگرداند،
تجربه ثابت کرده است که گاه قوسی کوچک ، میتواند معماری بنایی را نجات دهد.
یکشنبه 18 فروردین 1392 - 02:06
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از elham20 به خاطر این مطلب مفید تشکر کرده اند: samanes / sana /
elham20 آفلاین



ارسال‌ها : 4114
عضویت: 16 /9 /1391
محل زندگی: mashhad
سن: 20
شناسه یاهو: lili.water72@yahoo.com
تشکرها : 2397
تشکر شده : 3157
شیت بندی وپرزانته کردن






امضای کاربر : [hr]لبخند بزن؛
برآمدگی گونه هایت توان آن را دارد که امید رفته را بازگرداند،
تجربه ثابت کرده است که گاه قوسی کوچک ، میتواند معماری بنایی را نجات دهد.
یکشنبه 18 فروردین 1392 - 02:06
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
mahdi_121 آفلاین



ارسال‌ها : 135
عضویت: 30 /7 /1391
محل زندگی: Kabul
سن: 20
شناسه یاهو: Architect_121@yahoo.com
تشکرها : 192
تشکر شده : 144
شیت بندی وپرزانته کردن
از مهندس دریانی

امضای کاربر : قهوه هم طعم عسل دارد  وقتی   ُتوُ    آن طرف میز باشی:9:
پنجشنبه 22 فروردین 1392 - 09:34
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از mahdi_121 به خاطر این مطلب مفید تشکر کرده اند: 3digheh / samanes /
mahdi_121 آفلاین



ارسال‌ها : 135
عضویت: 30 /7 /1391
محل زندگی: Kabul
سن: 20
شناسه یاهو: Architect_121@yahoo.com
تشکرها : 192
تشکر شده : 144
شیت بندی وپرزانته کردن
از مهندس دریانی

امضای کاربر : قهوه هم طعم عسل دارد  وقتی   ُتوُ    آن طرف میز باشی:9:
پنجشنبه 22 فروردین 1392 - 09:34
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 2 کاربر از mahdi_121 به خاطر این مطلب مفید تشکر کرده اند: 3digheh / samanes /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن
شماره های مازیک برای راندو وپرزانته
ماژیک های راندو متفاوت هستند با برند های گوناگون . در بازار فعلی ما 2 مارک KURECOLOR &TOUCH موجود هست که به دو دسته تقسیم می شوند یک سر و دو سر , در اینجا تعدادی از شماره رنگهای مورد نیاز رو به اون اشاره میکنیم :

Touch: 99(or98) , 94(or 95) ,103(or97) , 104 , 36 , 26 , 34 , 43 , 47 , 48 , 59 , 41 , 64 , 76 , 62 , 65 , 21
Kurecolor: 730 , 843 , 285 , 723 , 302 , 340 , 823 , W02 , W05 , W09 , C02 , C05
لازم ذکر هست که به کمک ابزار مختلف همچون مدادرنگ، پاستل و .. غیره هم می توان استفاده کرد.
شماره های ماژیک های دیگر جهت کامل کردن رنگها :
341 , 841 , 544 , 843 , 404 , 124 , 900 , 140 , 767 , 106 , 732 , 506 , 769 , 217 , 302 , 520 , 153 ,
C.04 , C.08 , 420 ,542 , 304 , W.04 , W.08 , 821 , 823



امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






دوشنبه 23 اردیبهشت 1392 - 17:17
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 3 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: elham20 / samanes / lovely /
elham20 آفلاین



ارسال‌ها : 4114
عضویت: 16 /9 /1391
محل زندگی: mashhad
سن: 20
شناسه یاهو: lili.water72@yahoo.com
تشکرها : 2397
تشکر شده : 3157
شیت بندی وپرزانته کردن



امضای کاربر : [hr]لبخند بزن؛
برآمدگی گونه هایت توان آن را دارد که امید رفته را بازگرداند،
تجربه ثابت کرده است که گاه قوسی کوچک ، میتواند معماری بنایی را نجات دهد.
سه شنبه 24 اردیبهشت 1392 - 19:54
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 3 کاربر از elham20 به خاطر این مطلب مفید تشکر کرده اند: 3digheh / samanes / lovely /
3digheh آفلاین



ارسال‌ها : 2455
عضویت: 16 /2 /1391
محل زندگی: تــــبریــــز
سن: 29
تشکرها : 2844
تشکر شده : 4889
شیت بندی وپرزانته کردن

امضای کاربر : باکمترین هزینه سرنوشتان را رقم  برنید!!!برای اطلاعات بیشتر رو عکس ها کلیک کنید.






چهارشنبه 25 اردیبهشت 1392 - 17:51
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 1 کاربر از 3digheh به خاطر این مطلب مفید تشکر کرده اند: lovely /
elham20 آفلاین



ارسال‌ها : 4114
عضویت: 16 /9 /1391
محل زندگی: mashhad
سن: 20
شناسه یاهو: lili.water72@yahoo.com
تشکرها : 2397
تشکر شده : 3157
شیت بندی وپرزانته کردن
بچه ها موافقین الان که موقع تحویل کاراست مسابقه بزاریم؟؟عکس شیتامون رو بزاریم بچه ها رای بدن..

امضای کاربر : [hr]لبخند بزن؛
برآمدگی گونه هایت توان آن را دارد که امید رفته را بازگرداند،
تجربه ثابت کرده است که گاه قوسی کوچک ، میتواند معماری بنایی را نجات دهد.
جمعه 27 اردیبهشت 1392 - 01:37
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 1 کاربر از elham20 به خاطر این مطلب مفید تشکر کرده اند: ania /
elham20 آفلاین



ارسال‌ها : 4114
عضویت: 16 /9 /1391
محل زندگی: mashhad
سن: 20
شناسه یاهو: lili.water72@yahoo.com
تشکرها : 2397
تشکر شده : 3157
شیت بندی وپرزانته کردن
الانم مسابقه شروع میشه..


امضای کاربر : [hr]لبخند بزن؛
برآمدگی گونه هایت توان آن را دارد که امید رفته را بازگرداند،
تجربه ثابت کرده است که گاه قوسی کوچک ، میتواند معماری بنایی را نجات دهد.
چهارشنبه 01 خرداد 1392 - 11:57
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
memari آفلاین



ارسال‌ها : 978
عضویت: 14 /10 /1391
محل زندگی: kermanshah
سن: 22
شناسه یاهو: claccik39
تشکرها : 1840
تشکر شده : 953
شیت بندی وپرزانته کردن
شاید این نکات هم بدرد بخوره.

 شیت بندی



نکاتی باید برای پرزنتاسیون (Presentation) هر چه بهتر کار در نظر گرفت که در زیر به بعضی از آنها اشاره ای کوتاه خواهیم داشت :

۱- در یک شیت همه اجزا باید خوانا باشند

نباید به خاطر گرافیک شیت اطلاعات فنی شیت صدمه ببیند .مثلا یک نمای فنی نباید در شیت میان درخت و آسمان گم شود فقط به خاطر اینکه از لحاظ گرافیکی زیبا شود ! اطلاعات شیت باید واضح و روشن به همراه گرافیک زیبا باشند . و اطلاعات نباید فدای گرافیک شوند …

برای دیدن متن به صورت کامل به ادامه مطلب مراجعه کنید…





۲- کلاژ کردن اجزای شیت بدون گرافیک هدفمند ممنوع .

اگر زمانی مجبور بودیم اجزای مختلف را بر روی کاغذی جدا ترسیم کنیم و بعد روی شیت اصلی بچسبانیم باید با تکنیک های خاص اجزای شیت را جوری به هم پیوسته نمایش داد که نتوان هیچیک از اجزای شیت را برداشت یا جابجا کرد.

۳- تا جایی که امکان دارد در شیت معماری کادر بندی (مانند شیت های نقش های فنی شهرداری) دور شیت استفاده نشود !!

۴- شیت بندی خود به معنای پرزانته کار است و تنها ده درصد کل شیت را با رنگ راندو بپوشانیم .

۵- نباید در یک شیت زیاد از نوشته استفاده کرد .

در حقیقت معماری را با نوشته زیاد توضیح داد . خود معماری باید گویا باشد. اگر کاری را تحلیل میکنیم باید تا جایی که امکان دارد از بیان گرافیکی گویا استفاده کنیم .

۶- اطراف پرسپکتیوهای شیت باید در حد مسیر پیاده و سواره و چگونگی دسترسی ها طراحی شود. اطراف پرسپکتیو ها نباید خالی بماند.

۷- در شیت نباید اجزای تکراری داشته باشیم مگر در شرایطی که روی یک جزء بخواهیم چند تحلیل متفاوت داشته باشیم.

۸- اگر در شیت چند تا پلان داشته باشیم ، نباید آنها را نزدیک هم ترسیم کنیم.

اگر پلان ها را نزدیک هم ترسیم کنیم و به اندازه کافی فضا بین آنها نباشد ممکن است به راحتی نتوان آنها را از هم تفکیک کرد . میتوان در فاصله بین پلان ها یک نما یا یک مقطع مرتبط با پلان قرار داد .

۹- اگر در شیت چند مقطع و ننما داشته باشیم باید آنها را با نظمی خاص و مرتب در شیت قرار دهیم .

مثلا همه مقطع ها و نماها در یک ستون زیر هم و یا همگی بر روی یک خط برش زمین قرار گیرند.

۱۰- شیت باید تعادل داشته باشد و پویا باشد .

۱۱- اگر قصد راندو کردن اجزای شیت را داریم ، اول کل اجزا را ترسیم کنیم و سپس با رنگ راندو کنیم .

با ترسیم همزمان اجزای شیت و راندوی آن ممکن است همه اجزا را رنگ پر کرده و نهایتا شیت زیر رنگ ها نابود شود!

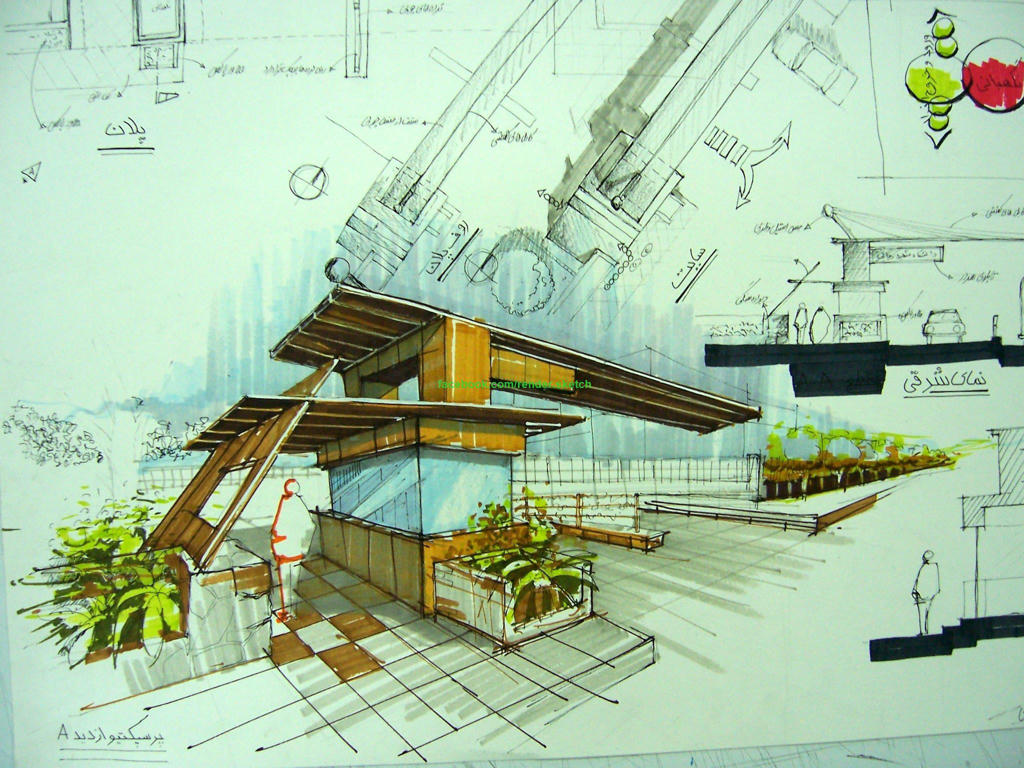

چند نمونه شیت بندی ( برای دیدن عکس ها در سایز بزرگتر بر روی عکس ها کلیک کنید )

 شیت بندی  شیت بندی – پرزانته

 شیت بندی – پرزانته  شیت بندی – پرزانته

 شیت بندی – پرزانته  شیت بندی – پرزانته

[url=http://www.farsicad.com/wp-content/uploads/2012/01/Shitbandi-www.FarsiCad.Com-6.jpg] شیت بندی – پرزانته  شیت بندی – پرزانته "target="_blank">


امضای کاربر :

[size=4] [/size]معماری از جایی شروع می شود که عملکرد کاملاً شناخته شده و مشخص است

پنجشنبه 17 بهمن 1392 - 19:39
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
تشکر شده: 1 کاربر از memari به خاطر این مطلب مفید تشکر کرده اند: lovely /
memari آفلاین



ارسال‌ها : 978
عضویت: 14 /10 /1391
محل زندگی: kermanshah
سن: 22
شناسه یاهو: claccik39
تشکرها : 1840
تشکر شده : 953
شیت بندی وپرزانته کردن

امضای کاربر :

[size=4] [/size]معماری از جایی شروع می شود که عملکرد کاملاً شناخته شده و مشخص است

پنجشنبه 17 بهمن 1392 - 20:02
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
lovely آفلاین



ارسال‌ها : 390
عضویت: 29 /8 /1393
محل زندگی: تهران _ شهريار
سن: 26
شناسه یاهو: kashaneag@yahoo.com
تشکرها : 336
تشکر شده : 263
شیت بندی وپرزانته کردن
واقعا دست همگيتون درد نكنه ...
تشكر زدن كم بود ، گفتم اينجوري تشكر كنم شايد بهتر باشه ....
بعضياشون بسيار عــــــــــــــــــــــــــــــــــــــــالي بودن . . .
موفق باشيد

امضای کاربر : http://memarejavan.mihanblog.com
پنجشنبه 30 بهمن 1393 - 21:27
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
lovely آفلاین



ارسال‌ها : 390
عضویت: 29 /8 /1393
محل زندگی: تهران _ شهريار
سن: 26
شناسه یاهو: kashaneag@yahoo.com
تشکرها : 336
تشکر شده : 263
شیت بندی وپرزانته کردن
سلام دوستان

اگه کسی اطلاعاتی راجع به کلیت و استانداردهای جهانی مربوط به شیت بندی های کامپیوتری داره خواهشا بذاره تا همه دوستان ازش بهره مند بشن ...

پیشاپیش ممنون...

امضای کاربر : http://memarejavan.mihanblog.com
جمعه 05 تیر 1394 - 07:42
نقل قول این ارسال در پاسخ گزارش این ارسال به یک مدیر
ارسال پاسخ



برای ارسال پاسخ ابتدا باید لوگین یا ثبت نام کنید.


پرش به انجمن :
